پل و تونل؛ اصول طراحی، اجرا و نکات فنی سازه های پل و تونل

پل و تونل دو دسته از مهم ترین سازه های زیربنایی در پروژه های راه، آزادراه و راه آهن هستند که برای عبور از موانع طبیعی مانند رودخانه، دره، گسل و کوهستان طراحی و اجرا می شوند.

انتخاب نوع سازه پل یا روش اجرای تونل سازی به عواملی مانند طول دهانه یا مسیر، شرایط زمین شناسی، بار وارده، شرایط محیطی و محدودیت های اجرایی پروژه بستگی دارد. به همین دلیل طراحی این سازه ها باید بر اساس مطالعات مهندسی دقیق انجام شود.

پل چیست و چه انواعی دارد؟

پل سازه ای است که برای عبور راه، راه آهن یا مسیر عابر از روی موانعی مانند رودخانه، دره یا مسیر دیگر احداث می شود. انتخاب نوع پل معمولاً بر اساس طول دهانه، بار بهره برداری و شرایط محل انجام می گیرد.

پل های تیرورقی و قابی

این نوع پل ها معمولاً برای دهانه های کوتاه تا متوسط استفاده می شوند و به دلیل سادگی اجرا در بسیاری از پروژه های راهسازی رایج هستند.

پل های خرپایی و طره ای

پل های خرپایی و طره ای برای دهانه های بزرگ تر و شرایطی که نیاز به توزیع بهتر نیرو در اعضای سازه ای وجود دارد مورد استفاده قرار می گیرند.

پل های کابلی و معلق

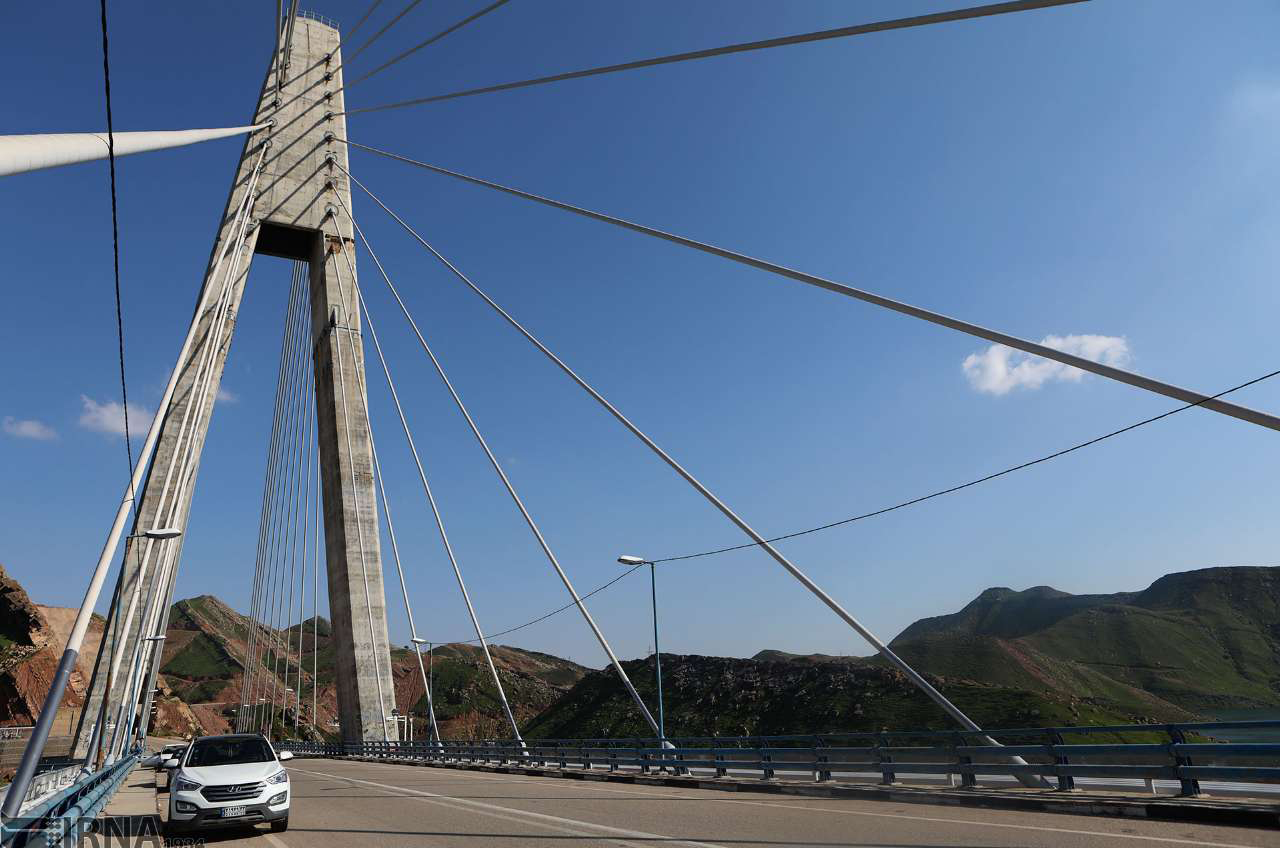

برای عبور از دهانه های بسیار بزرگ مانند رودخانه های عریض یا تنگه ها، پل های کابلی و معلق با استفاده از کابل های اصلی و برج های پایه طراحی می شوند.

اجزای اصلی سازه پل

یک پل معمولاً از اجزای اصلی زیر تشکیل شده است:

• عرشه پل، که مسیر عبور بار زنده را تشکیل می دهد
• تیرها یا سیستم سازه ای اصلی نگهدارنده عرشه
• پایه ها و کوله ها، که بار سازه را به فونداسیون منتقل می کنند
• فونداسیون، برای انتقال نهایی بار به بستر
• یاتاقان ها و درزهای انبساط، برای کنترل حرکات ناشی از تغییرات دما

تونل چیست و چه کاربردی دارد؟

تونل سازه ای زیرزمینی است که برای عبور راه، راه آهن، آب یا تأسیسات از داخل کوه، زیر بستر رودخانه یا زیر مناطق شهری احداث می شود. هدف اصلی از احداث تونل، کوتاه کردن مسیر، عبور ایمن از موانع طبیعی یا کاهش شیب طولی راه است.

طراحی تونل نیازمند بررسی دقیق شرایط زمین شناسی، وضعیت آب های زیرزمینی و رفتار توده سنگ یا خاک اطراف حفاری است.

روش های حفاری و اجرای تونل

حفاری با ماشین تمام مقطع (TBM)

در این روش از ماشین های حفاری تمام مقطع برای پیشروی پیوسته در توده سنگ یا خاک استفاده می شود. این روش معمولاً برای تونل های طولانی و مقاطع دایره ای مناسب است.

روش نیوآستین (NATM)

در روش نیوآستین، حفاری به صورت مرحله ای انجام شده و پایدارسازی موقت با استفاده از بتن پاشیده و سیستم های نگهداری موقت صورت می گیرد. این روش انعطاف پذیری بیشتری در برابر تغییرات شرایط زمین دارد.

حفاری و انفجار

در زمین های سنگی سخت، روش حفاری و انفجار می تواند برای پیشروی تونل مورد استفاده قرار گیرد؛ هرچند این روش نیازمند کنترل دقیق ارتعاشات و ملاحظات ایمنی است.

ملاحظات ژئوتکنیکی در طراحی پل و تونل

در پروژه های پل، شناخت ظرفیت باربری خاک یا سنگ بستر برای طراحی فونداسیون پایه ها و کوله ها ضروری است. نشست های غیریکنواخت یا ضعف بستر می تواند عملکرد سازه پل را تحت تأثیر قرار دهد.

در پروژه های تونل، وضعیت توده سنگ، فشار آب زیرزمینی، درزه ها و گسل های احتمالی مسیر باید پیش از انتخاب روش حفاری به دقت بررسی شوند.

ایمنی در طراحی و اجرای پل و تونل

در سازه پل، رعایت ظرفیت باربری، سیستم های ایمنی مانند نرده و گاردریل، و کنترل درزهای انبساط از عوامل مهم ایمنی بهره برداری محسوب می شوند.

در تونل ها، سیستم های تهویه، روشنایی، خروج اضطراری و پایدارسازی موقت حین حفاری از جمله مواردی هستند که باید در طراحی و اجرا مورد توجه جدی قرار گیرند.

مراحل اجرای پروژه های پل و تونل

هزینه اجرای پروژه های پل و تونل

هزینه پل و تونل به عواملی مانند طول دهانه یا مسیر، نوع سیستم سازه ای، شرایط زمین شناسی، روش اجرا و تجهیزات مورد نیاز بستگی دارد.

به همین دلیل برآورد دقیق هزینه تنها پس از انجام مطالعات ژئوتکنیکی و طراحی مهندسی پروژه امکان پذیر است.

مزایای طراحی و اجرای اصولی پل و تونل

• عبور ایمن از موانع طبیعی و کاهش طول مسیر
• افزایش ایمنی ترافیکی در مسیرهای پرخطر
• افزایش عمر مفید سازه با طراحی مناسب
• کاهش هزینه های نگهداری در بلندمدت
• بهبود ارتباط بین مناطق کوهستانی یا محصور

سوالات متداول درباره پل و تونل

جمع بندی

پل و تونل از پیچیده ترین سازه های زیربنایی در پروژه های راه و حمل و نقل هستند که طراحی و اجرای اصولی آن ها نیازمند مطالعات دقیق مهندسی و ژئوتکنیکی است.

انتخاب نوع سیستم سازه ای پل یا روش حفاری تونل باید متناسب با شرایط واقعی محل و اهداف پروژه انجام شود تا ایمنی، دوام و کارایی سازه در بلندمدت تضمین گردد.
